Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Projekt Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Prehľad projektu:

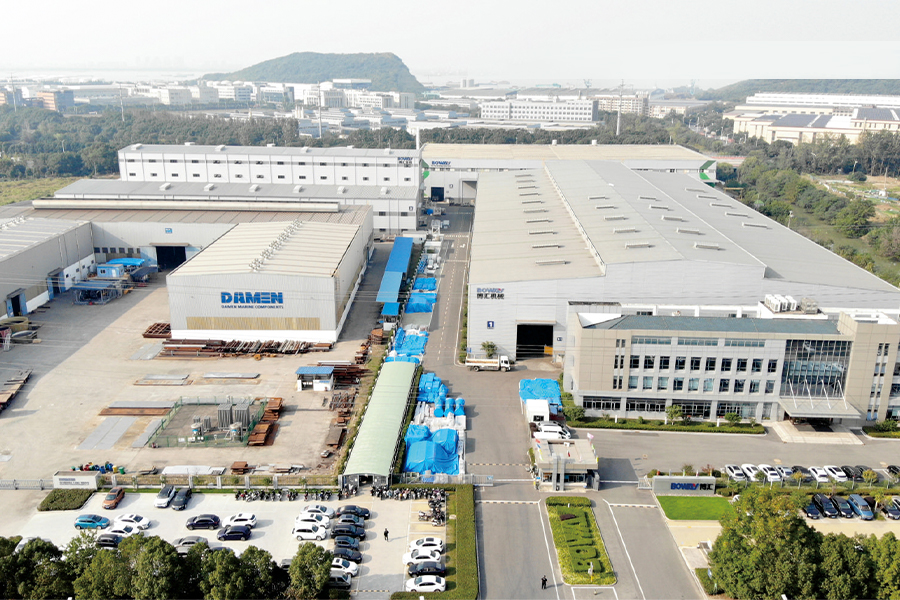

Tento projekt sa nachádza v okrese Chengdong, mesto Jiangyin, provincia Jiangsu, ohraničený ulicou Keji na východe, diaľnicou Chengzhang na juhu a ulicou Yanghuan na severe. Celková hrubá podlahová plocha projektu je približne 18 016 m². Zahŕňa dve výrobné haly oceľovej konštrukcie, a to dielňu č. 3 a dielňu č. 4.

Dielňa č. 3 má stavebnú plochu 7 520 m², s dĺžkou 128 m, šírkou 63 m a výškou odkvapu 26 m. Rozostup stĺpcov je 7,4 14 @ 8 7,4 m. Jednotlivé polia sú 21 m, 24 m a 18 m. Základy stĺpov sú založené na objímkových základoch a stĺpy sú kompozitné mriežkové oceľové stĺpy. Strecha využíva pevné oceľové nosníky. Pre vystuženie strechy aj medzistĺpové vystuženie je zabezpečené priečne a pozdĺžne vystuženie, ktoré tvorí stabilný pevný rámový systém.

Dielňa č. 4 má stavebnú plochu 2 395 m², s dĺžkou 64 m, šírkou 32 m a výškou odkvapu 17 m. Rozostup stĺpov je 7,4 m a 8 m a jedno pole je 32 m. Päty stĺpov sú ukotvené kotevnými skrutkami a sú použité oceľové stĺpy z H profilu. Strecha využíva pevné oceľové nosníky s pozdĺžnym a priečnym vystužovacím systémom. Súčasťou je čiastočné medziposchodie.

Celková hmotnosť oceľovej konštrukcie tohto projektu je približne 1200 ton. Oceľové materiály vybrané podľa konštrukčných požiadaviek zahŕňajú Q355B, Q355C a Q235B.

Doba výstavby:
Termín nástupu: 1. októbra 2021
Dátum dokončenia: 30. mája 2022
