Názov projektu: Projekt rozšírenia plechu ľahkého nového energetického vozidla – budova výrobného závodu 3

Popis projektu:

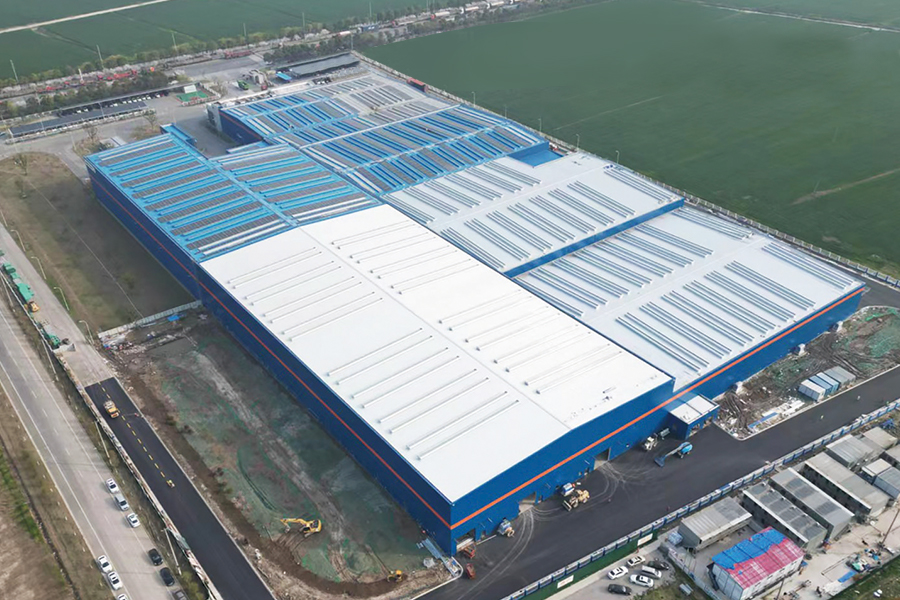

Výrobný závod pozostáva z dvoch zón. Zóna D má dĺžku 144 m a šírku 90,125 m, s maximálnou výškou hrebeňa 15,9 m a maximálnou výškou odkvapu 13,35 m. Zóna C má dĺžku 132 m a šírku 72 m, s výškou hrebeňa 18,6 m a výškou odkvapu 16 m. Celková spotreba ocele projektu je približne 2 200 ton.

Projekt využíva oceľový konštrukčný systém so stĺpmi a nosníkmi. Používajú sa dva typy stĺpových základov:
Základy stĺpov upevnené kotvou;
Vreckové (zásuvkové) základy.

Oceľové stĺpy sú oceľové stĺpy prierezu H. Používajú sa dva typy strešných nosníkov:
Pevné oceľové nosníky;
Oceľové nosníky priehradového typu.
Strešné vystuženie a medzistĺpové vystuženie sú usporiadané v priečnom aj pozdĺžnom smere, aby vytvorili stabilný oceľový rámový systém.

Podklad pozostáva zo zhutnenej základovej pôdy, 300 mm hrubej zhutnenej kamennej (štrkovej) vrstvy a 100 mm hrubej betónovej zásypovej vrstvy C15. Prípustná nosnosť základov je 8 t/m². Pozemok je rovný a okolo pozemku nie sú žiadne prekážky, ako napríklad vedenie vysokého napätia.

Strešný systém tvoria dvojvrstvové plechové panely s tepelnoizolačnou vlnou. Stenový systém pozostáva z oceľovej konštrukcie so sendvičovými panelmi z minerálnej vlny.

Projektové výzvy:
Projekt zahŕňa jednotlivé polia presahujúce 36 m, čo ho zaraďuje medzi vysokorizikový podpoložkový projekt presahujúci určitú mierku. Pred výstavbou sa vyžaduje odborné posúdenie a schválenie a zdvíhacie operácie sa musia vykonávať striktne v súlade so schváleným plánom zdvíhania. Okrem toho bol harmonogram výstavby mimoriadne napätý. Z dôvodu procesných požiadaviek vlastník požadoval do 30 dní dokončenie približne 23 000 m² hlavnej oceľovej konštrukcie a približne 10 000 m² inštalácie vnútorných strešných panelov. Projektový tím nakoniec splnil vyššie uvedené úlohy za 25 dní pri zabezpečení kvality, kvantity a bezpečnosti a získal od klienta jednomyseľnú pochvalu.
