Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

Projekt elektronickej továrne priemyselného parku inteligentnej výroby v Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

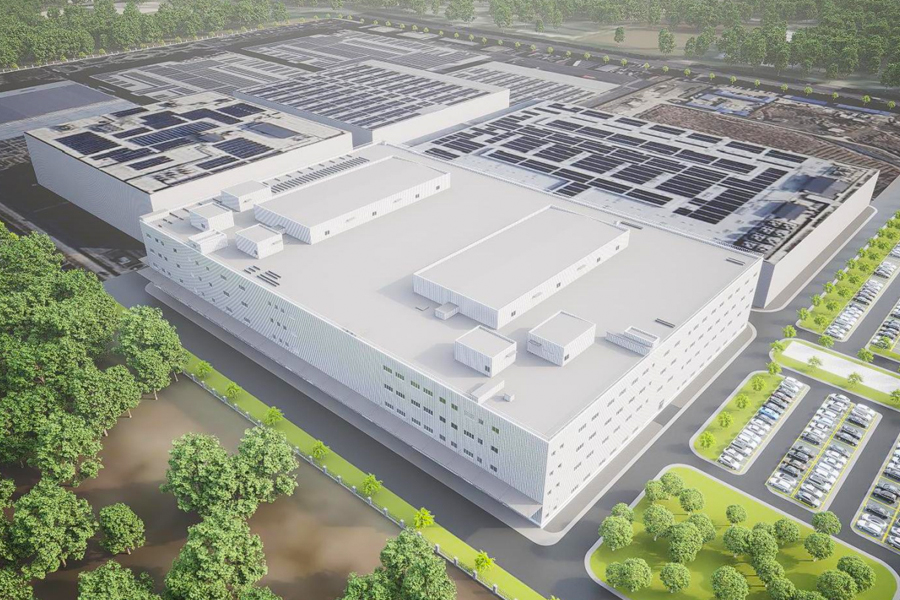

Projekt Electronic Factory priemyselného parku inteligentnej výroby Changzhou Xingyu Automotive Lighting Systems Co., Ltd. sa nachádza južne od Huanghe West Road a západne od Baotashan Road, okres Xinbei, mesto Changzhou. Projekt má stavebnú pôdorysnú plochu 18 274,35 metrov štvorcových a celkovú hrubú podlahovú plochu 74 977 metrov štvorcových. Budova má štyri nadzemné podlažia s plánovanou výškou budovy 23 990 metrov.
Tento projekt je viacposchodová priemyselná budova triedy C typu II používaná na výrobu a spracovanie komponentov automobilového osvetlenia s požiarnou odolnosťou stupňa II. Na streche je sedem malých blokov oceľovej konštrukcie, ktoré pozostávajú zo šiestich miestností vzduchotechniky a jednej kotolne. Medzi nimi sú najreprezentatívnejšie miestnosť klimatizácie 1 a miestnosť klimatizácie 2, pričom obe majú identické konštrukčné formy a podlahové plochy.
Miestnosť klimatizácie 1 využíva oceľový stĺpovo-nosníkový konštrukčný systém so stĺpovými základňami ukotvenými kotviacimi skrutkami. Oceľové stĺpy sú oceľové profily v tvare H. Na úrovni strechy je zabezpečené horizontálne vystuženie a na stenách sú použité kruhové oceľové spojovacie prvky na vytvorenie stabilného oceľového rámového systému. Strešný systém pozostáva z jednovrstvového kovového panelu s izolačnou vlnou, zatiaľ čo stenový systém využíva jednovrstvové kovové panely.
Jeden oceľový rámový nosník v miestnosti klimatizácie 1 sa skladá z troch oceľových nosníkov s celkovou dĺžkou približne 28 metrov. Oceľové stĺpy vážia približne 10,5 tony a strešné nosníky približne 10,99 tony. Materiál oceľovej konštrukcie je oceľ Q355B, vybraná v súlade s konštrukčnými požiadavkami.

Projektové výzvy:
Systém stenových panelov zahŕňa veľké množstvo spojov, čo kladie vysoké požiadavky na celkovú konštrukčnú rovinnosť. Zároveň je potrebná prísna kontrola vizuálnej kvality pri montáži ako aj rovinnosti samotných panelov.
