Changchun Elringklinger Ltd.

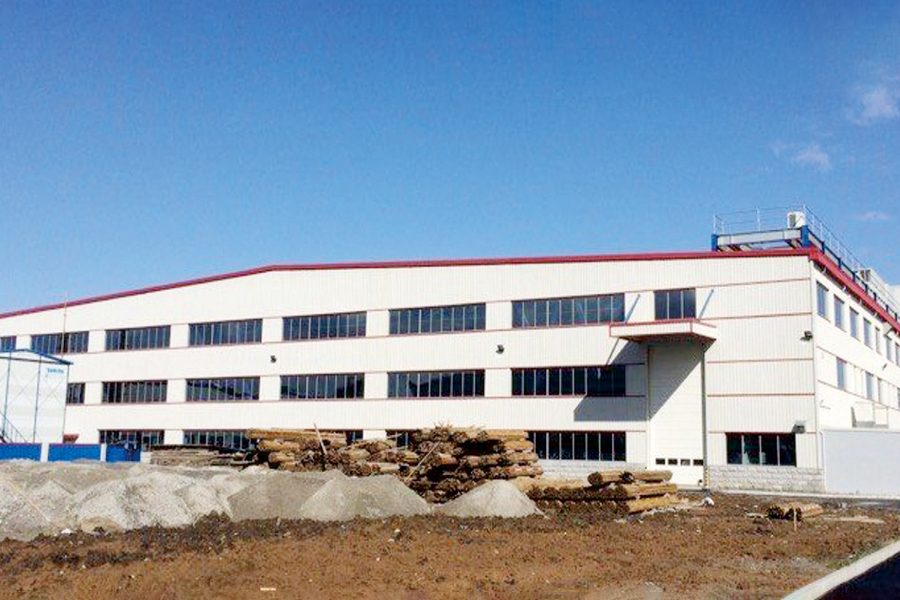

Projekt Changchun Elringklinger Ltd
Celková zastavaná plocha projektu je približne 8 600 m². Dielňa je 90,6 m dlhá a 95,4 m široká, s rozpätiami 35,8 m 31,6 m 28,0 m a rozstupom polí 11,05 m. Výška budovy je 17,5 m, s celkovou spotrebou ocele 1 123 ton. Stavba je primárne jednopodlažná s čiastočnými viacpodlažnými priestormi.
Strešné nosníky sú plné oceľové nosníky s prierezom H, pričom niektoré lokálne oceľové nosníky sú navrhnuté ako priehradové konštrukcie. Základy stĺpov sú ukotvené kotevnými skrutkami. Oceľové stĺpy pozostávajú prevažne z oceľových stĺpov H-profilu s plným stojinou, s čiastočnými oceľovými stĺpmi komorového prierezu. Vodorovné vystuženie strechy a medzistĺpové vystuženie sú usporiadané v priečnom aj pozdĺžnom smere tak, aby vytvorili stabilný systém oceľových rámov.

Obálkový systém:
·Vonkajší strešný panel: 0,6 mm / profil 490 / pozinkovaný / povlak PVDF
· Izolácia: 100 mm / 16 kg/m² izolačná vlna s hliníkovou fóliou
·Strešný vnútorný panel: 0,476 mm / profil Q900 / PE / pozinkovaný
·Vonkajší panel steny: 0,6 mm / hliníkovo-zinková oceľ / PVDF povlak
· Izolácia: 100 mm / 16 kg/m² izolačná vlna s hliníkovou fóliou
·Vnútorný panel steny: 0,476 mm / profil Q900 / PE / pozinkovaný

Projektové výzvy:
Ide o projekt investovaný z Nemecka. Konštrukčný systém zahŕňa oceľové stĺpy H prierezu a stĺpy skriňového prierezu. Strešnú konštrukciu tvoria oceľové nosníky prierezu H, ako aj oceľové nosníky priehradového typu zmontované na mieste. Existujú aj čiastočné podlahové trámy s nejednotnými výškovými úrovňami, čo vedie k zložitému konštrukčnému systému. Výstavba prebiehala v zime s nízkymi teplotami okolia a minimálnou teplotou -20°C počas výstavby. Za týchto drsných podmienok tímy obstarávania, manažmentu a výstavby spoločnosti úzko spolupracovali, aby prekonali rôzne nepriaznivé faktory a úspešne dokončili všetky zmluvné práce podľa plánu, so zaručenou kvalitou, kvantitou a bezpečnosťou, v plnom súlade so zmluvnými požiadavkami.
