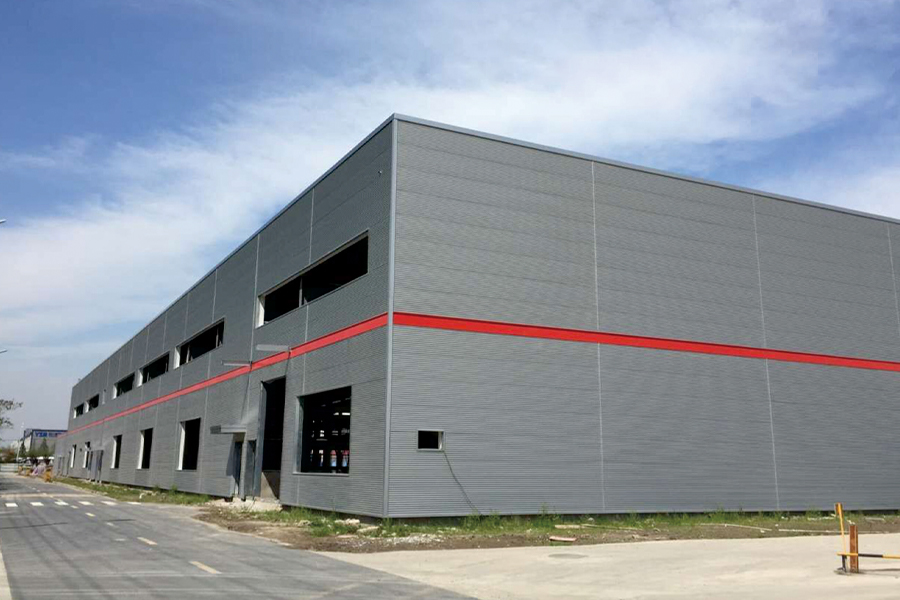

Schindler(China) Elevator Co.,Ltd

Projekt Schindlerovho výťahu
Názov projektu: Schindler (Čína) Elevator Co., Ltd. Jiading č. 4 pozemok Projekt

Prehľad projektu:
Celková plocha budovy je približne 8 200 m². Dielňa má dĺžku 179,5 metra a šírku od 32 do 45 metrov, s výškou budovy 11,95 metra. Celková spotreba ocele je približne 1 860 ton.
·Konštrukčná forma: jednopodlažná oceľová konštrukcia.
· Oceľové stĺpy: stĺpy so skriňovou sekciou.
·Oceľové nosníky: priehradová konštrukcia.
·Typ základu: zásuvkový základ.
·Vodorovné vystuženie strechy a medzistĺpové vystuženie sú usporiadané v priečnom aj pozdĺžnom smere, aby vytvorili stabilný systém oceľového rámu.

Systém krytu:
·Strecha: 0,5 mm oceľová doska (zosilnená profilovaná podlaha)
· Steny: 2,0 mm hrubé pozinkované vedľajšie väznice v tvare Z
· Vonkajšie stenové panely: 0,5 mm / typ 825 vlnité horizontálne panely, potiahnuté Al-Zn, samočistiace panely

Projektové výzvy:
Ako projekt so zahraničnou investíciou sa vyznačuje prísnymi bezpečnostnými požiadavkami a zložitým konštrukčným systémom. Skriňové stĺpy s objímkovými základmi kladú vysoké požiadavky na presnosť zarovnania a riadenia polohy počas montáže oceľového stĺpa.
