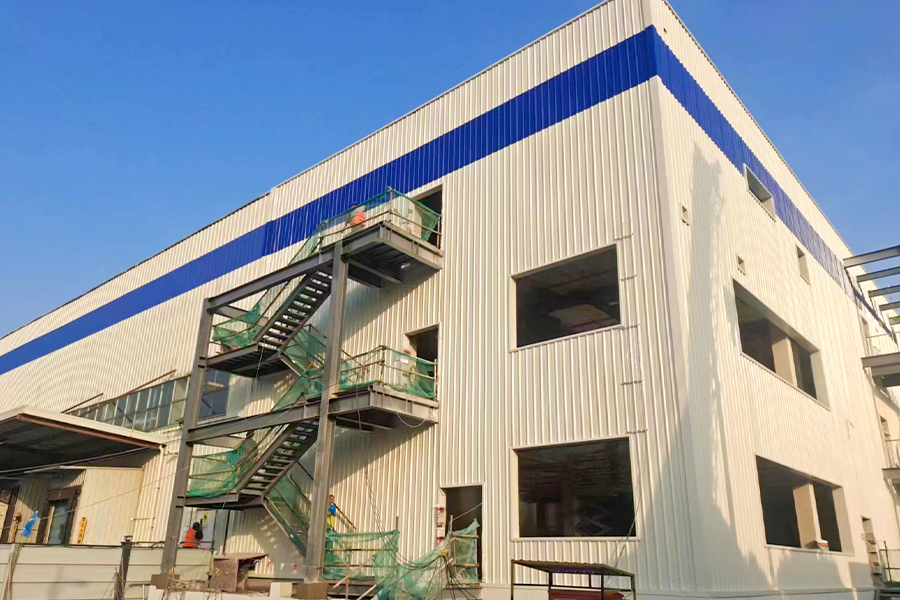

Procter & Gamble Jiangsu Ltd
Projekt Jiangsu Procter & Gamble
Názov projektu:
Projekt rozšírenia Procter & Gamble Jiangsu Ltd. s ročnou produkciou 46 000 ton šampónov a produktov na umývanie tela
Tento projekt využíva konštrukčný systém oceľového rámu. Budova má tri nadzemné podlažia s čiastočnými medziposchodiami. Budova je dlhá 36,75 metra, široká 15,9 metra a má výšku strechy 14,5 metra. Rozstup stĺpov závodu sa pohybuje od 7 do 9 metrov. Základy stĺpov využívajú základne spojené kotvovými skrutkami s oceľovými stĺpmi v tvare H.
Celková hmotnosť oceľovej konštrukcie je približne 180 ton. Oceľové stĺpy sú štvorcové duté profily a oceľové nosníky sú za tepla valcovaná oceľ v tvare H. Najdlhší jeden oceľový stĺp má dĺžku približne 14,5 metra a váži asi 3,5 tony. Podľa konštrukčných požiadaviek sa používajú triedy ocele Q355B a Q235B. Tryskanie sa vykonáva na stupeň prípravy povrchu Sa 2,5.
Náročnosť projektu 1: Kontrola presnosti výroby a inštalácie
Analýza:
Či už z dôvodu nedostatočnej presnosti výroby alebo chýb pri meraní inštalácie, akákoľvek odchýlka vážne ovplyvní harmonogram inštalácie a spôsobí určité ekonomické straty. Preto je kľúčovým zameraním tohto projektu kontrola výroby a presnosti inštalácie.
Obtiažnosť projektu 2: Hydroizolácia strechy (musí zabezpečiť, aby nedochádzalo k úniku)
Analýza:
Strešný systém tohto závodu využíva systém stojatých drážok s 360° zablokovanými švami, čo kladie veľmi vysoké požiadavky na konštrukčné detaily v celom strešnom systéme. Nesprávna manipulácia s detailmi môže ľahko vyústiť do zatekania strechy.
Pretože systém krytov rozšíreného závodu používa farebne potiahnuté oceľové stenové panely, vonkajšie panely sú 0,5 mm hrubé hliníkovo-zinkové fluorokarbónové potiahnuté vertikálne panely Baosteel bielo-sivé WA-1026 a vnútorné panely sú 0,4 mm hrubé hliníkovo-zinkové bielo-sivé panely typu 900. To kladie veľmi vysoké požiadavky na celkovú rovinnosť steny a rovnosť stenových väzníc. Proces výstavby zahŕňa viacero postupov s úzkou koordináciou. Ak má akýkoľvek jednotlivý postup problémy s kvalitou, bude to mať významný vplyv na celkovú kvalitu konštrukcie projektu. Preto sú nevyhnutné vysoké štandardy, prísne požiadavky, úzka komunikácia a precízna konštrukcia.
Obrázok nižšie zobrazuje projekt novovybudovaného závodu našej spoločnosti pre automobilové diely Dalian Yaming. Výsledky inštalácie boli uznané a schválené všetkými stranami na mieste.
