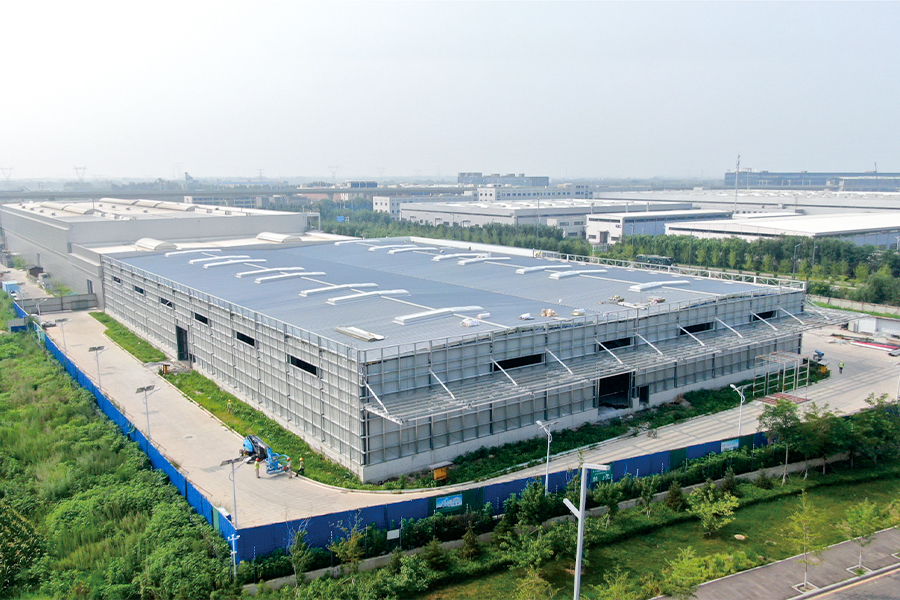

Georg Fischer Casting Solutions Shenyang Co., Ltd

Práce na oceľových konštrukciách pre fázu I a projekt rozšírenia spoločnosti Georg Fischer Casting Solutions Shenyang Co., Ltd.

Projekt fázy I:
V zóne D dielne č. 1 má budova dĺžku 21,5 m, šírku 45 m a výšku strechy 8,5 m.
Zóny F a G majú dĺžku 54,8 m, šírku 45 m a výšku hrebeňa 14,51 m.
Projekt využíva železobetónové stĺpy s oceľovými nosníkmi. Strešný systém pozostáva z oceľovej podlahovej krytiny s vodotesnou membránou inštalovanou na vrchu. Stenový systém pozostáva z murovaných stien s vonkajším oceľovým rámom a sendvičových panelov z minerálnej vlny.
Podľa rôznych funkčných požiadaviek sa kombinuje viacero budov s rôznym rozpätím a výškou. Výška parapetov je 15,5 m, 11,3 m, 10 m a 7 m. Maximálne rozpätie je 27,4 m. Niekoľko 50-tonových mostových žeriavov je inštalovaných pozdĺž mriežky AA–D.
Každý nosník oceľového rámu pozostáva z piatich segmentov oceľového nosníka s jedným rozpätím približne 27,4 m. Celková hmotnosť strešných nosníkov presahuje 180 ton a žeriavové nosníky vážia približne 100 ton. Oceľové materiály sú Q355B a Q235B, ako to špecifikuje konštrukcia.

Projekt rozšírenia I. fázy:
Dielňa č. 2 má dĺžku 97,54 m, šírku 67,1 m, výšku 9,7 m a maximálne rozpätie 33,46 m. Oceľové materiály sú Q355B a Q235B v súlade s konštrukčnými požiadavkami.
Konštrukcia pozostáva z oceľových stĺpov a nosníkov, pričom strešné nosníky sú vyrobené z plnostennej ocele profilu H. Základy stĺpov sú ukotvené kotevnými skrutkami. Oceľové stĺpy a nosníky majú profily H. Strešné vystuženie a medzistĺpové vystuženie sú zabezpečené v priečnom aj pozdĺžnom smere, aby vytvorili stabilný pevný rámový systém.

Popis hlavnej konštrukcie:
Hlavný rám používa oceľ Q355B so zváranými oceľovými stĺpmi a nosníkmi z H-profilu. Všetky oceľové komponenty sú otryskané na stupeň Sa 2,5. Strešné a stenové väznice sú tvorené z pozinkovaných oceľových pásov Q355B.
Materiálový dvor č. 7:
Sklad materiálu má dĺžku 11 m, šírku 48 m, výšku vykonzolovaného odkvapu 6,55 m, rozpätie 11 m. Oceľové materiály sú Q355B a Q235B podľa konštrukčných požiadaviek.
Konštrukcia využíva oceľové stĺpy a nosníky, pričom strešné nosníky sú vyrobené z masívnej ocele profilu H. Základy stĺpov sú ukotvené kotevnými skrutkami. Oceľové stĺpy zahŕňajú stĺpy H-profilu aj skriňové stĺpy. Strešné vystuženie a medzistĺpové vystuženie sú usporiadané v priečnom a pozdĺžnom smere a tvoria stabilný oceľový rámový systém.
