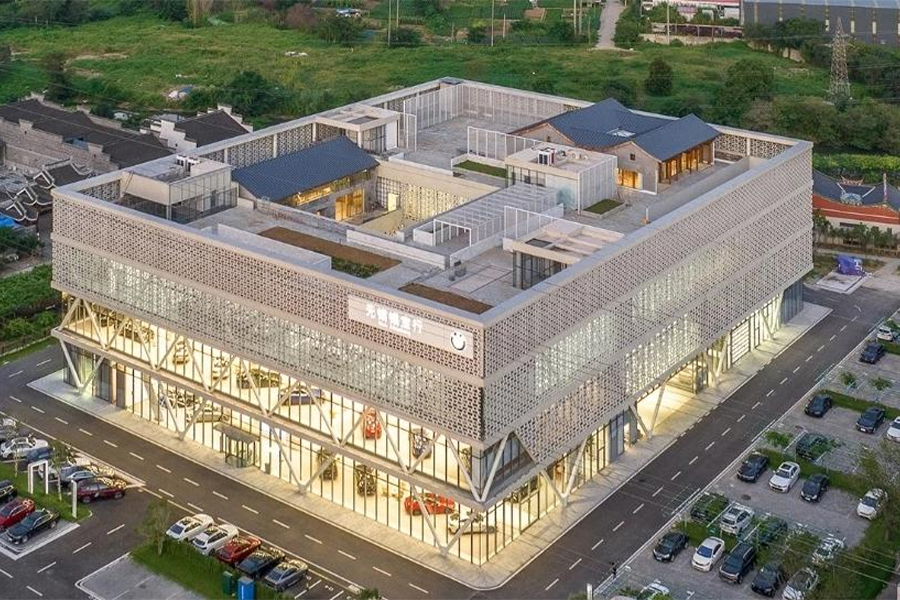

Wuxi Xinbaohang Automobile Sales & Service Co., Ltd.

Názov projektu: Wuxi Xinbaohang Automobile Sales & Service Co., Ltd. – obchodné zastúpenie Wuxi BMW 4S

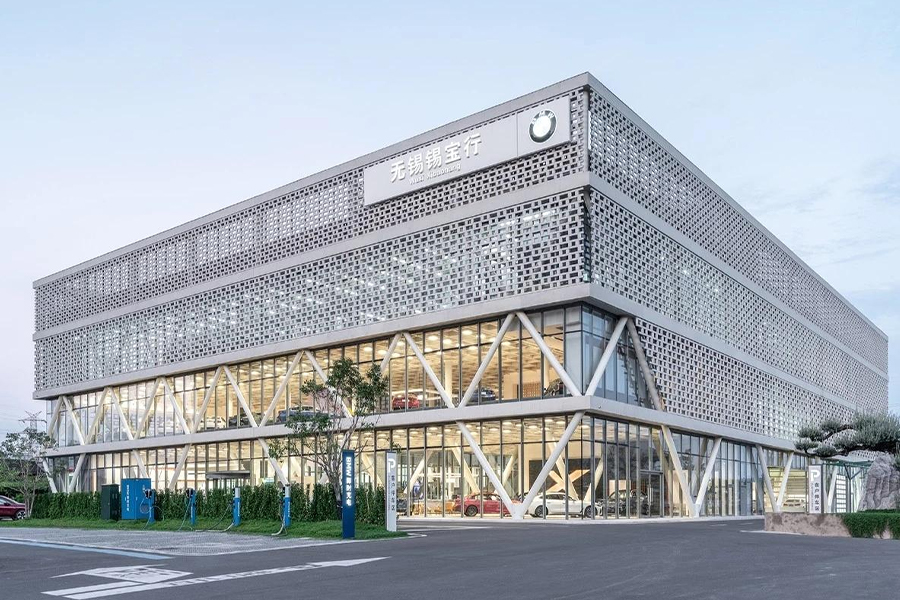

Dizajn stĺpovej mriežky vyvažuje tuhosť a flexibilitu, integruje otvorenosť showroomu s funkčnou prispôsobivosťou: showroom na prízemí používa oceľové stĺpy v tvare V na mieru s nosným dizajnom so sklonom pod veľkým uhlom. Každý jednotlivý stĺp pokrýva široký rozsah podpier, dosahuje rozstup stĺpových mriežok 8,1 metra, minimalizuje vizuálne prekážky zo stĺpov a vytvára otvorený, bezbariérový priestor predvádzacej miestnosti. Toto rozloženie zohľadňuje cirkuláciu displeja vozidiel BMW, ako aj prístup a odoslanie vozidla. Druhé a tretie nadzemné podlažie prechádza do bežných rovných oceľových stĺpov, ktoré vyrovnávajú stabilitu konštrukcie s územnými požiadavkami na kancelárie, servisné dielne a parkovacie domy. Jediný stĺpový systém podporuje viacero použití a umožňuje funkčné prepínanie medzi rôznymi poschodiami a scenármi.

Modulárny kolaboratívny dizajn dosahujúci bezproblémovú konštrukčnú integráciu: hlavný modul oceľovej konštrukcie je štandardizovaný na 1,35 m × 1,35 m. Oceľové stĺpové rošty, vodorovné oceľové prvky, železobetónové obojsmerné rebrované doskové systémy a moduly fasádnych obvodových stien sú presne zarovnané. Tolerancie spojenia medzi komponentmi sú prísne kontrolované v rámci minimálnych limitov, čo zaisťuje rovnomerný prenos zaťaženia a zároveň poskytuje čisté, koordinované architektonické fasády a vnútorné priestorové línie. Tento prístup je v súlade s minimalistickou a prémiovou identitou značky BMW a súčasne zlepšuje efektivitu konštrukcie a montáže.

Oceľovo-betónový kompozitný nosný systém vyrovnávajúci tuhosť konštrukcie a priestorovú kvalitu: využíva sa hybridný systém, ktorý kombinuje oceľovú konštrukciu a železobetón. Vodorovne obojsmerné železobetónové rebrové dosky zabezpečujú rovinnosť podlahy a nosnosť; vo zvislom smere slúžia oceľové stĺpy ako primárne nosné prvky, ktoré spájajú stabilitu betónových konštrukcií s výhodami nízkej hmotnosti ocele. Tento systém spĺňa požiadavky predvádzacej miestnosti na veľké rozpätie a veľký objem a zároveň podporuje ťažké bremená z údržbárskych zariadení a parkovania vozidiel na druhom a treťom poschodí, čím poskytuje dostatočnú štrukturálnu bezpečnostnú redundanciu.
