Oceľová konštrukcia sila Boral a chodníková oceľová konštrukcia úspešne dodaná

I. Prehľad projektu

Tento projekt je zhotovením oceľovej plošiny a oceľovej konštrukcie chodníka pre silo Boral. Klientom je Boral Concrete Ltd. z Austrálie. Projekt sa nachádza v Sydney v Austrálii a spôsob doručenia je Ex-Work (EXW). Vo fáze návrhu zhotoviteľ spresní návrh na základe modelu Tekla poskytnutého klientom. Dodávky zahŕňajú kompletné oceľové konštrukčné komponenty, ako je oceľová plošina sila, chodníky, schodíky, oceľové rošty a zábradlia. Doba vyhotovenia je 30 dní.

II. Rozsah projektu a technické normy

1. Náplň práce: Detailný návrh výkresov, obstarávanie surovín, výroba komponentov, antikorózny náter, balenie a koordinácia dodávky/prepravy.

2. Precíznosť vyhotovenia: Rozmery a záporné odchýlky zmontovaných zváraných nosníkov a stĺpov musia spĺňať národné normy; kvalita zvaru musí zodpovedať štandardu; presnosť montáže plošín, roštov, zábradlí a schodísk musí spĺňať požiadavky výkresov a montáž na mieste.

3. Antikorózny náter: Systém farieb značky Jotun; okrem oceľových mrežových chodníkových panelov a mrežových schodiskových panelov musia všetky ostatné komponenty spĺňať:

1. Primer: Dvojzložková epoxidová farba bohatá na zinok, hrúbka suchého filmu 100μm

2. Vrchný náter: Akrylátová polyuretánová farba, hrúbka suchého filmu 60μm

3. Celková hrúbka náterového filmu ≥160μm; farba náteru zodpovedá norme BS676, zábradlia musia zodpovedať farebnému kódu Y14.4.

4. Balenie a dodanie: Komponenty sú zostavené a zabalené primeraným spôsobom podľa ich montážneho vzťahu. Rozmery zábradlí, schodíkov a mriežok sú zaručene presné. Po ukončení výroby je pripravený baliaci list a dodávateľ spolupracuje s klientom pri nakládke kontajnera a zodpovedá za naloženie tovaru do kontajnera.

III. Priebeh projektu a stav spracovania

Záznam spracovania (fotografie)

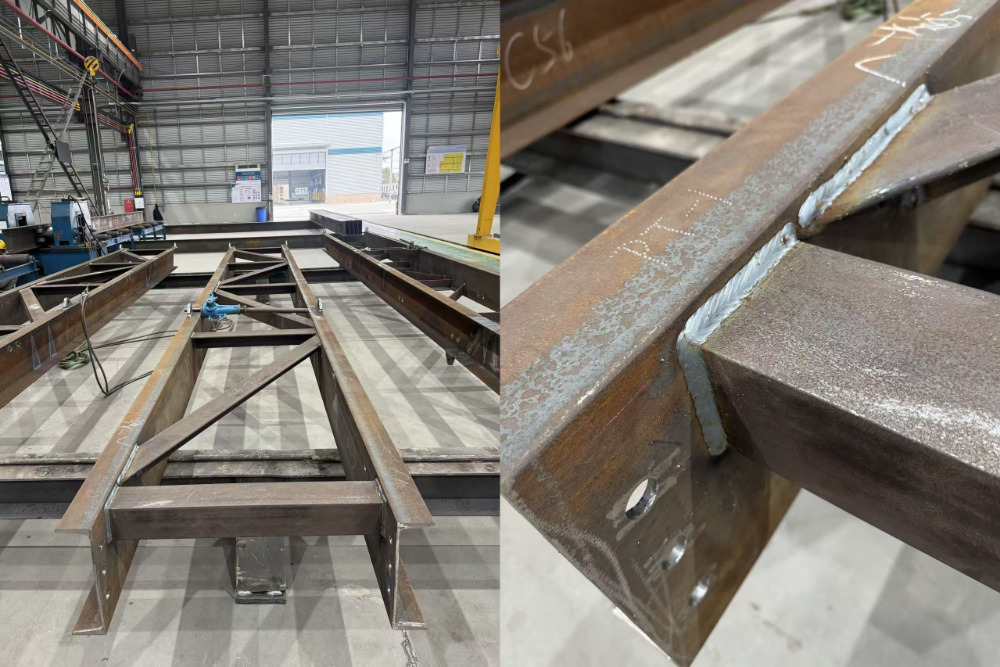

• Fáza zvárania a tvarovania komponentov

Komponenty sú zvárané procesom zvárania s úplnou penetráciou, výsledkom čoho sú esteticky príjemné, plné a rovnomerné zvary bez defektov, ako je pórovitosť a troskové inklúzie. Po zostavení a zváraní hlavnej konštrukcie sa zarovná pomocou nástrojov a zdvihákov, aby sa zabezpečilo, že celkové rozmery a priamosť zodpovedajú dizajnu a národným normám, čo zaručuje presnosť následnej inštalácie.

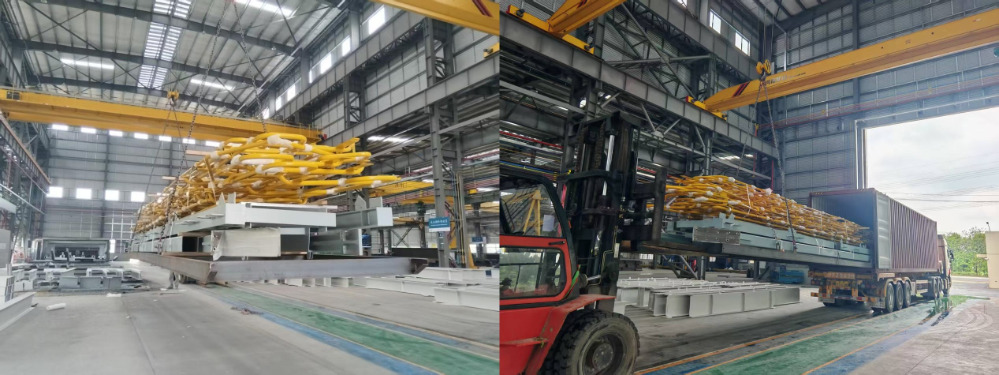

• Dokončené lakovanie komponentov a fáza zdvíhania

Po natretí komponentov antikoróznou farbou je farba jednotná a hrúbka náterového filmu spĺňa normy. Na celkové zdvíhanie sa používa špecializované zdvíhacie zariadenie. Zraniteľné časti, ako sú žlté zábradlia, sú riadne chránené a zabalené, aby sa zabránilo poškodeniu počas zdvíhania, čím sa zabezpečí integrita hotového výrobku.
